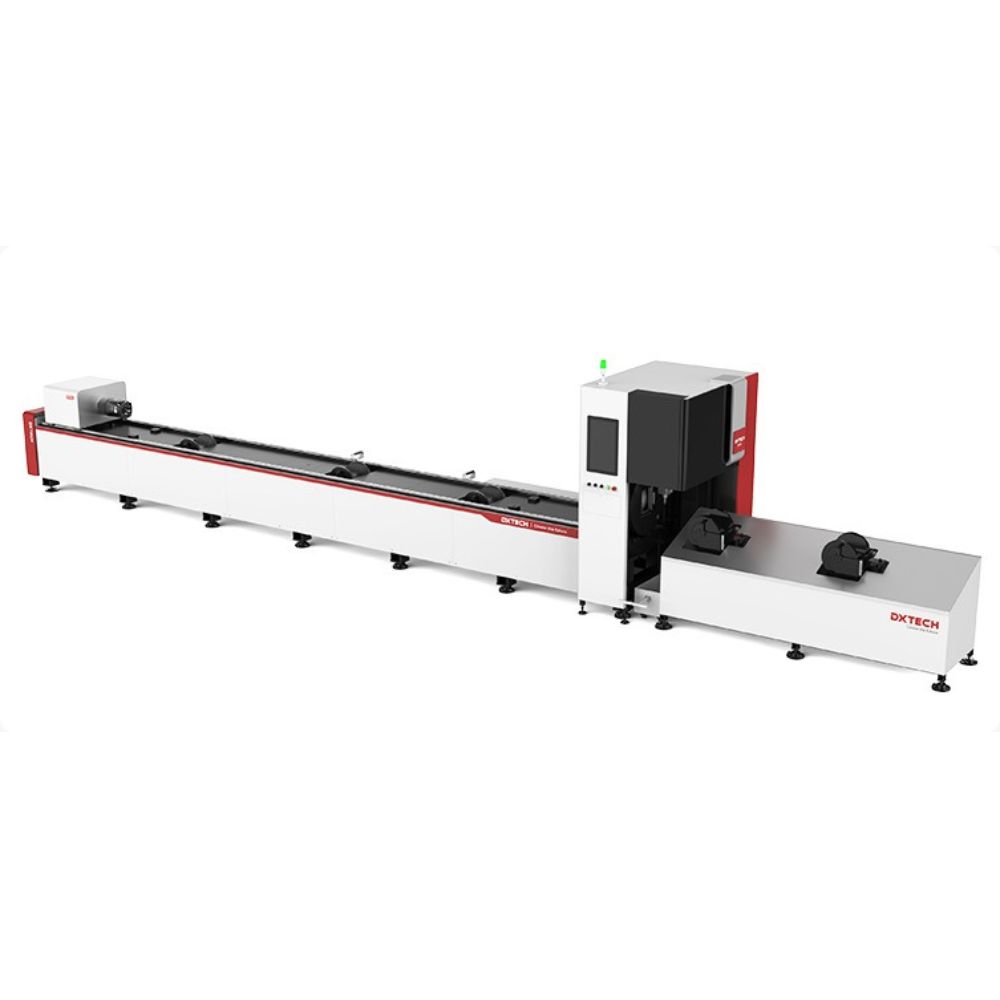

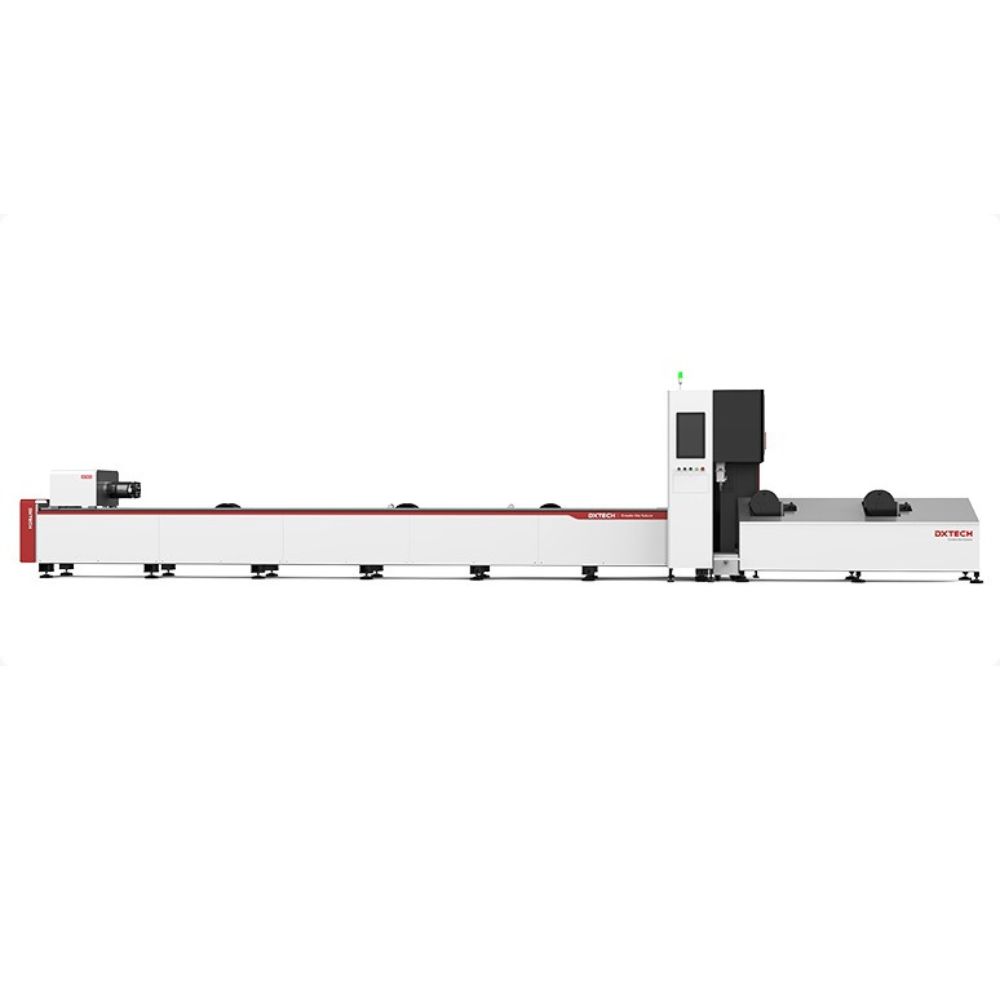

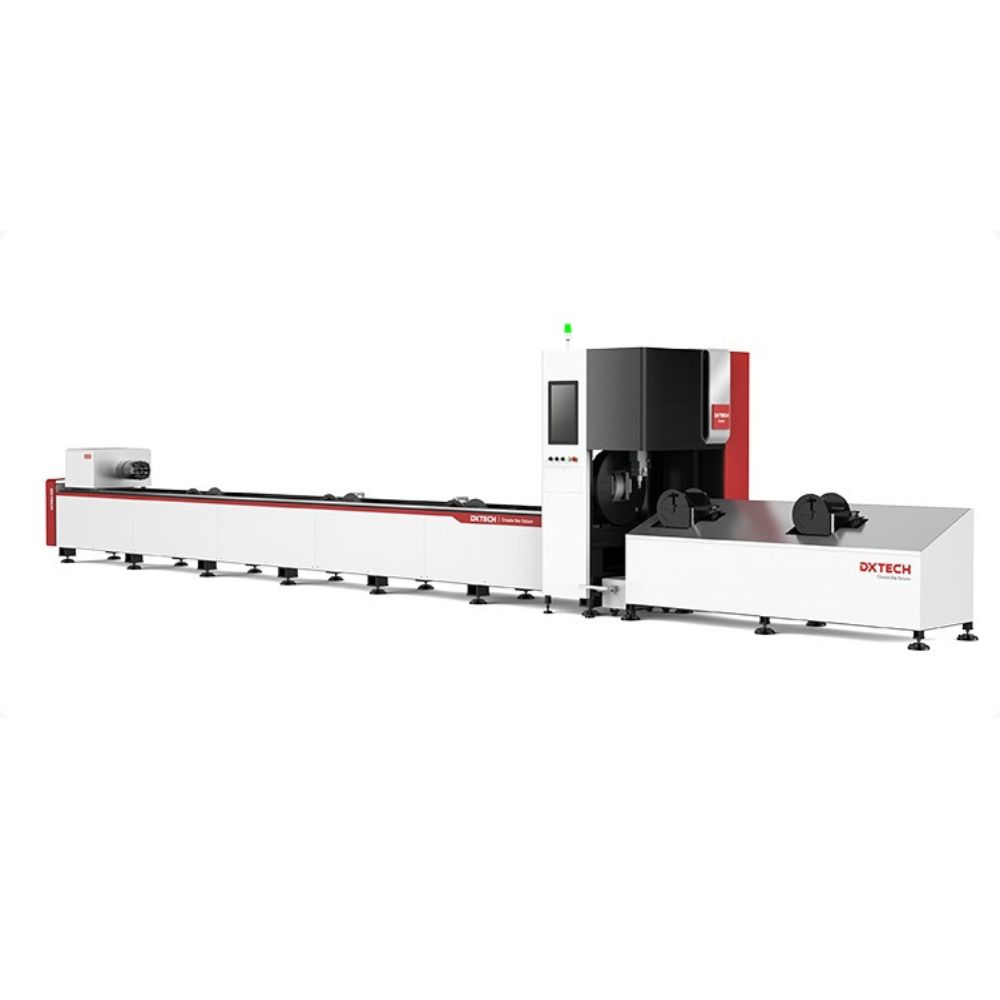

- Configuración láser
- Fuente de fibra continua Max de 1 500 W (λ = 1 080 nm, estabilidad de potencia ±1,5 %, eficiencia óptica >30 %).
- Cabezal Raytools BM110-3D con enfoque automático, refrigeración externa de la lente y boquilla refrigerada por agua.
- Capacidad de tubo
- Redondo: ⌀ 20-160 mm; cuadrado: 20-20 a 240-240 mm; rectangular: circunferencia circunscrita ≤ 245 mm.
- Perfiles estructurales (IPE 10-20, U 5-20, L 2-20).
- Espesor de pared mín. 0,7 mm; longitud útil 6 000 mm; peso máx. 150 kg (25 kg/m).
- Longitud de corte mín. 0,5 m (⌀ <50 mm) o 1 m (⌀ ≥50 mm).
- Precisión y dinámica
- Precisión de posicionamiento 0,05 mm; repetibilidad 0,03 mm.
- Redondez en ⌀ 20 mm ≤ ±0,1 mm; diferencia de diagonales en cuadrado 20 mm ≤ ±0,1 mm.
- Velocidades lineales: X 60 m/min, Y 92 m/min, Z 30 m/min; rotación de la pinza 130 rpm.
- Aceleración máx. 1 G en todos los ejes.
- Sistema de sujeción y alimentación
- Pinza delantera neumática de 8 rodillos “flotante” (patente) con autoconcentración 20-240 mm; fuerza de sujeción 2× superior a pinzas convencionales.
- Pinza trasera espejo neumático de carrera completa, 130 rpm, sin marcas sobre el tubo.
- Mesa de carga servo motorizada con deslizamiento Hiwin y cremallera YYC; mesa de descarga automática y cesta de piezas cortadas.
- Control y software
- CNC Raytools XT4000 con pantalla 24″; detección de aristas en 4 caras, seguimiento de fallos de perforación, detección de redondez y cálculo de islas para optimizar anidado.
- Formatos de archivo: STEP, STP, TUBEPART, NESTTUBEPART; conexión WIFI para programación remota; base de datos de parámetros de corte para acero, acero inoxidable y aluminio.
- Servo neumática y seguridad
- Motores-servo Inovance (X 750 W, Y 1,3 kW, Z 400 W, W1-W2 1,3 kW).

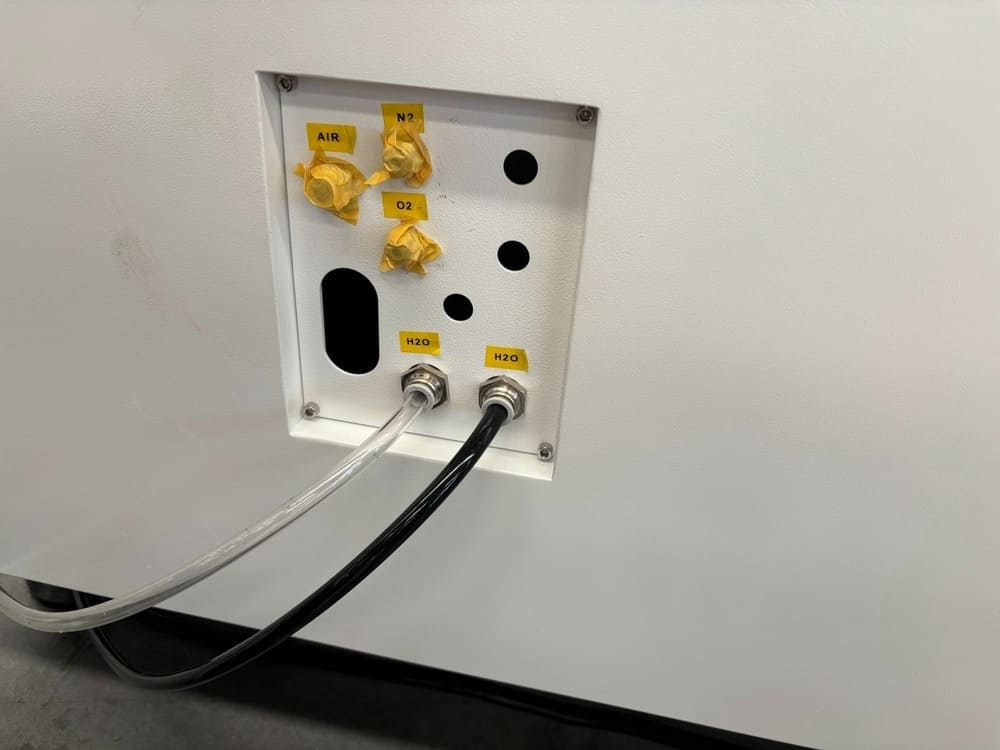

- Válvulas proporcionales CKD para O₂, N₂ y aire comprimido; detector de presión baja; alarmas de colisión trasera, láser anómalo, gas bajo y refrigeración.
- Columna semáforo y protección láser (gafas incluidas).
- Requisitos de instalación
- Alimentación 380 V ±10 %, 50/60 Hz; resistencia de puesta a tierra ≤4 Ω.
- Chiller de 120 L con agua desionizada; temperatura ambiente 5-40 °C, humedad <70 %.
- Capacidad de corte (recomendado 70-80 % espesor)
- Acero al carbono: hasta 12 mm (1,5 kW).
- Acero inoxidable: hasta 10 mm.
- Aluminio: hasta 8 mm.

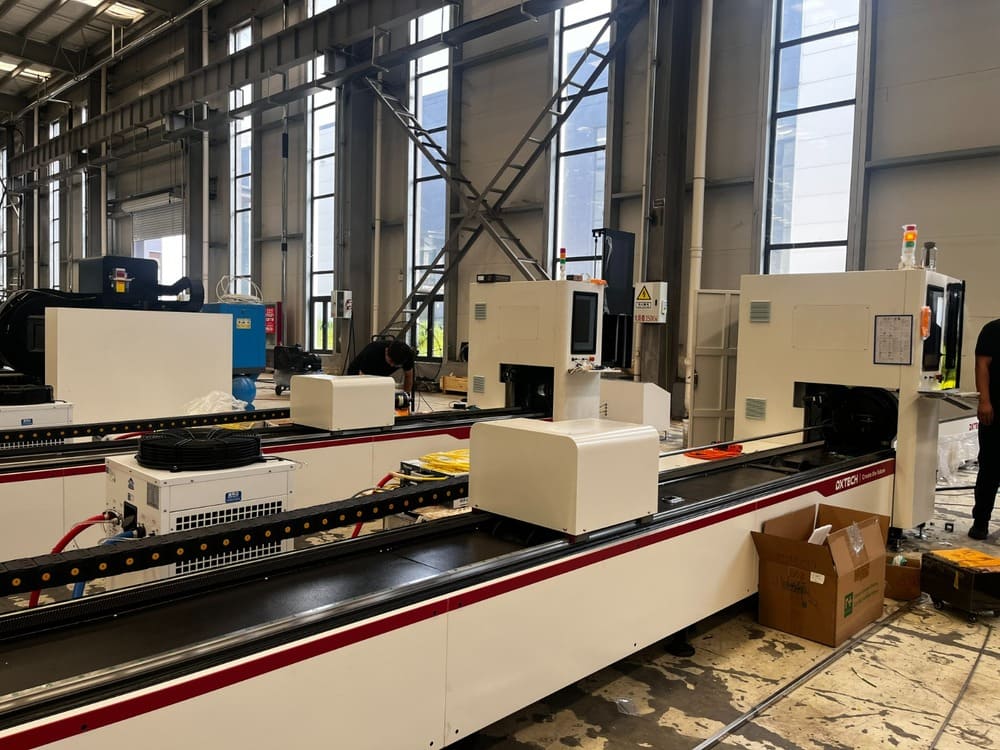

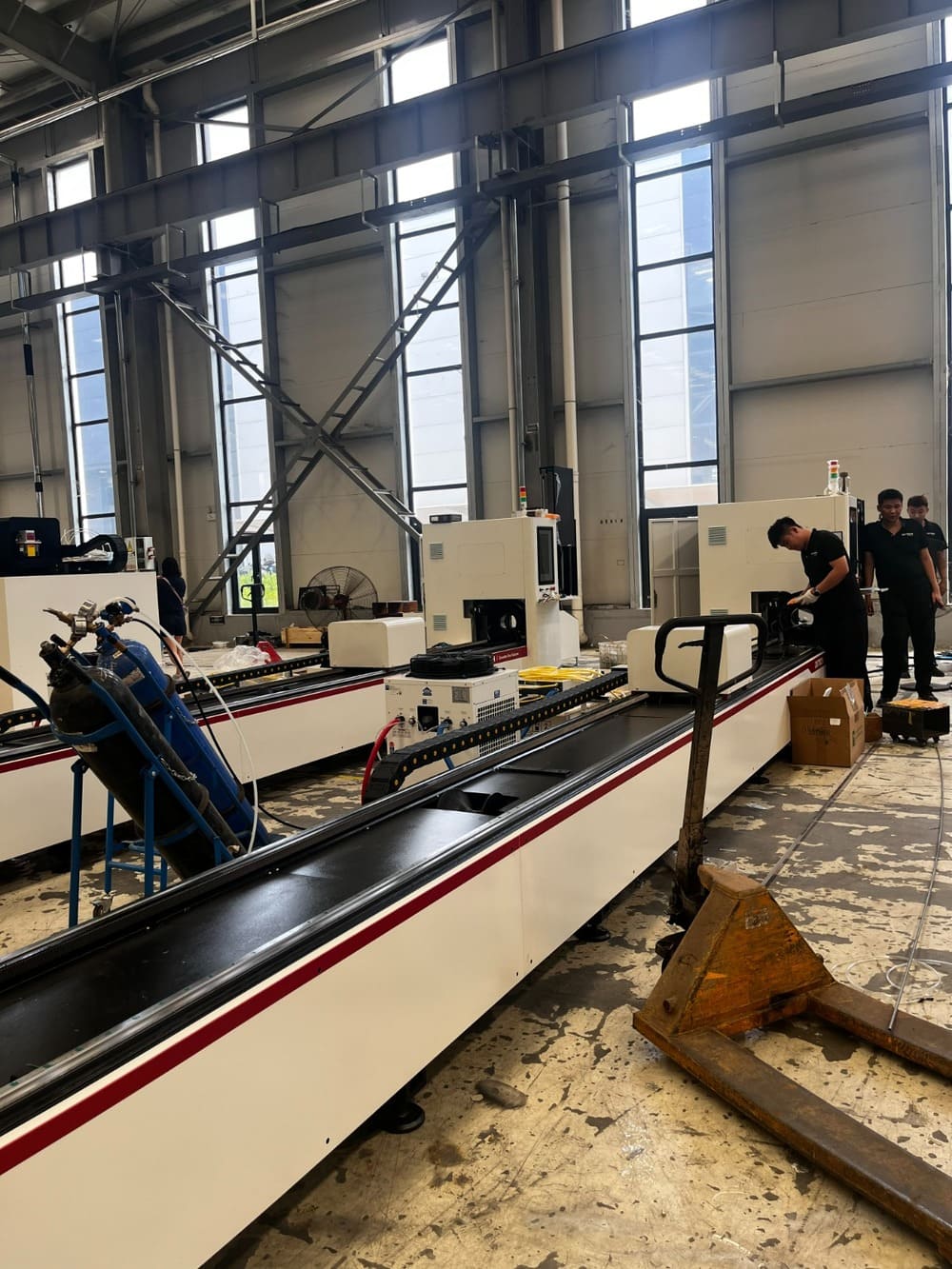

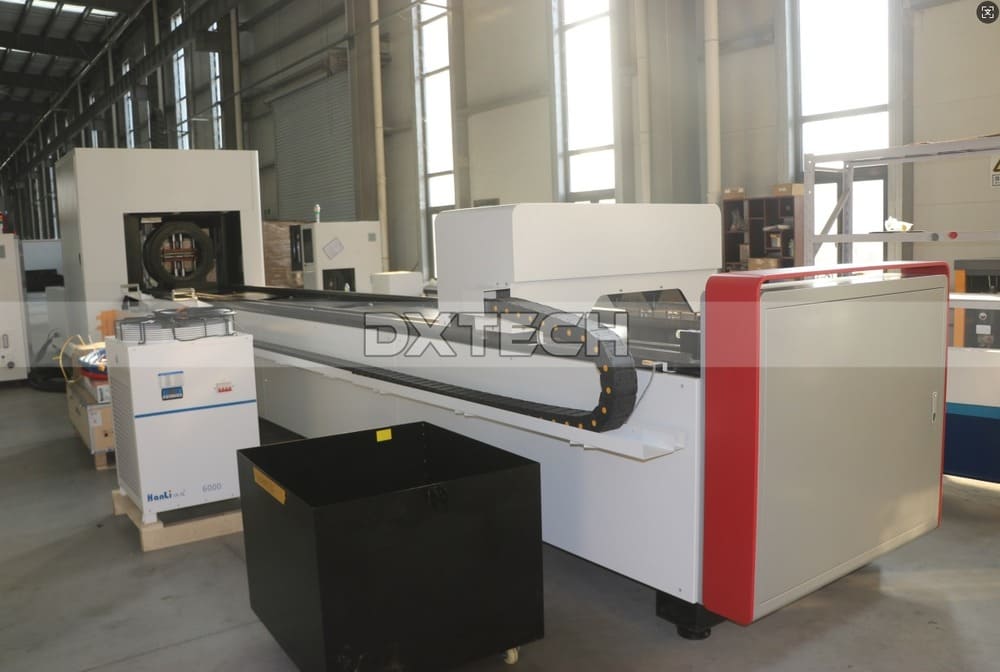

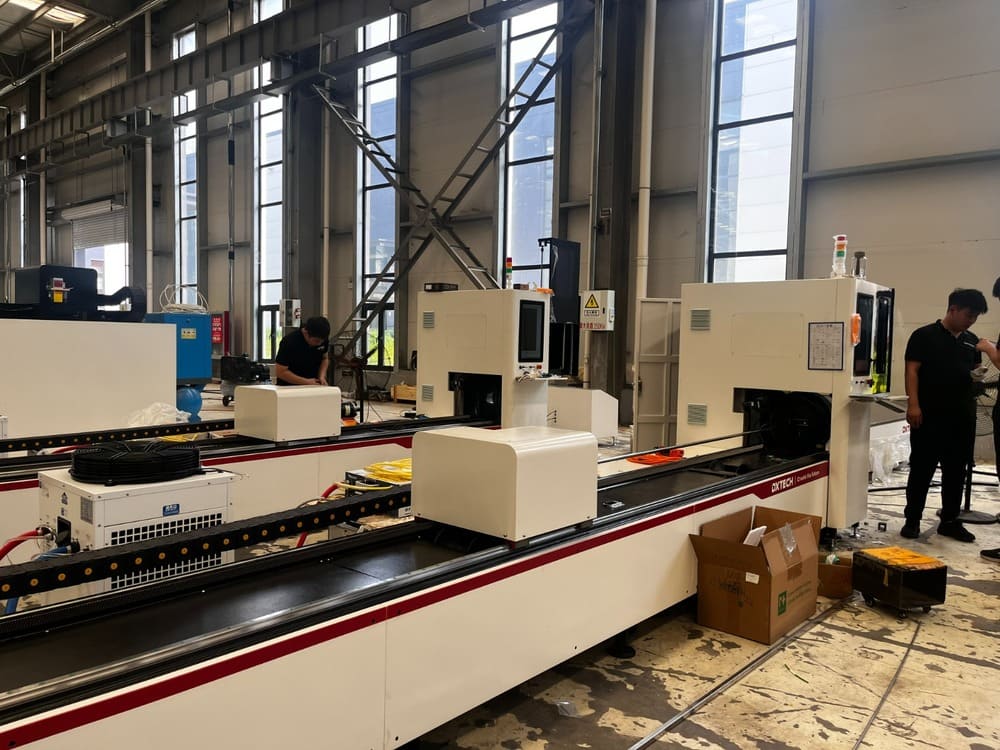

- Construcción mecánica
- Bancada de tubo soldado, templada 10 h a 600 °C para alivio de tensiones; mecanizado en centro de puerta; granallado y recubrimiento anticorrosivo.
- Guias lineales Hiwin, lubricación automática; transmisión por piñón-cremallera (YYC) con juego reducido.

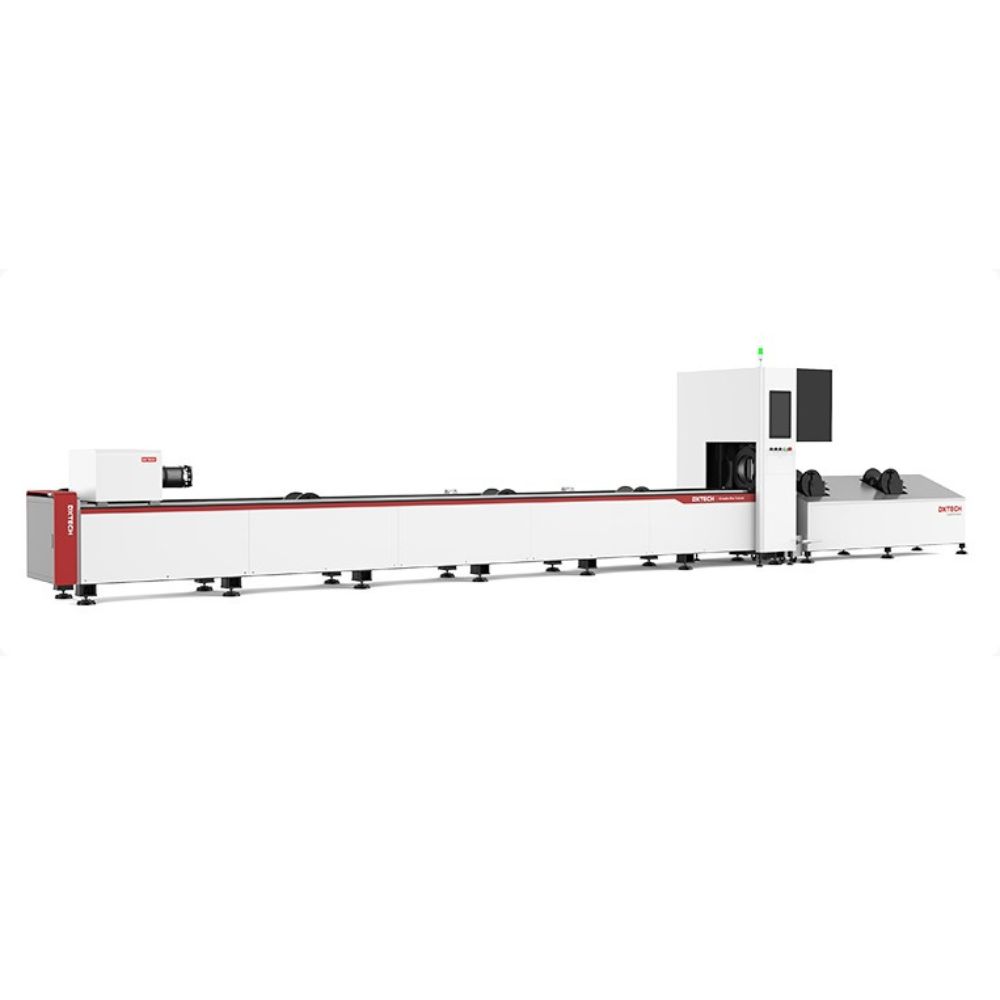

- Dimensiones y peso
- 8 885 × 1 430 × 1 800 mm; peso aprox. 3 000 kg.
La máquina ofrece alta productividad en lotes pequeños/medios de estructuras metálicas, mobiliario, escaleras, racks y automoción, minimizando longitudes de cola gracias al autoconcentrado de 20-240 mm sin cambio de mordazas.
